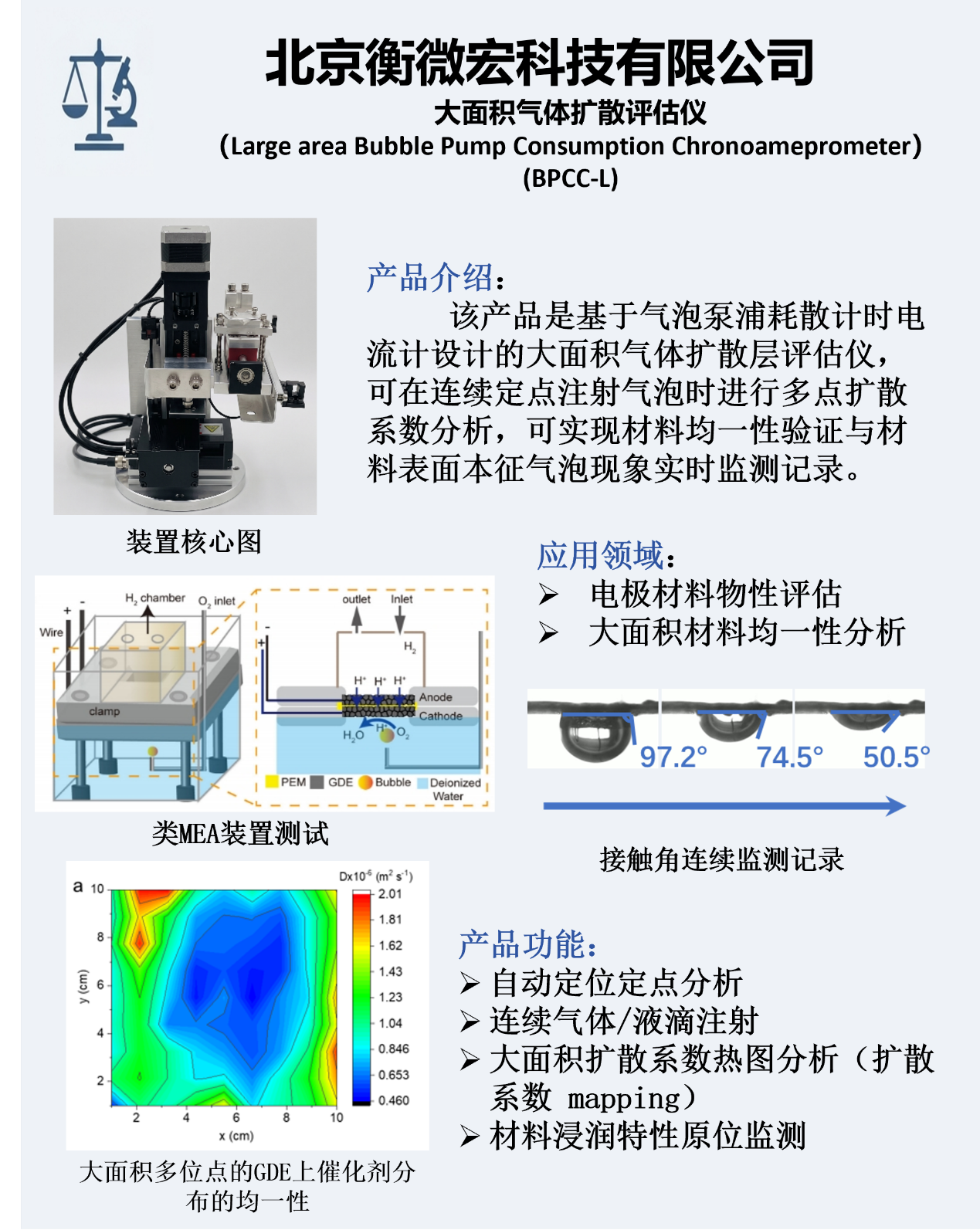

BPCC-L product overview
- Product introduction
基于气泡泵浦耗散计时电流法，用于大面积气体扩散层性能评估；通过连续定点气泡注射和多位置测量，分析材料的气体扩散与均一性。
- Product functions
- 自动定位与定点分析
- 连续气体 / 液滴注射

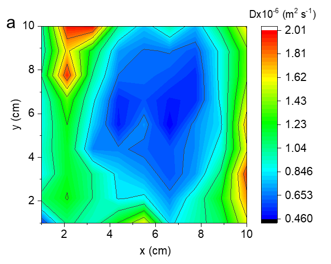

- 大面积扩散系数热图分析（扩散系数 Mapping）

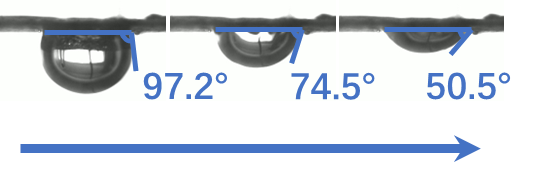

- 材料浸润特性原位监测
- Application areas
- 电极材料物性评估
- 大面积材料均一性分析
BPCC-L technical principle
气泡泵浦耗散计时电流法（BPCC）是一种基于气泡动态传输行为与电化学响应耦合分析的原位表征方法。在恒定电位条件下向气体扩散电极（GDE）表面定量注入气泡，气泡进入电极内部多孔结构并诱导局部气液传质过程变化，电极界面反应状态随之改变，产生具有特征响应的电流变化信号。电化学工作站实时采集电流-时间响应曲线，结合气泡传输行为、孔结构特征与电化学动力学模型，对 GDE 内部传质过程进行定量解析。
电流-时间响应曲线
典型的 BPCC 电流-时间响应曲线可划分为两个主要区域。区域Ⅰ为初始响应阶段，电流变化与气泡占据电极内部孔道、有效传输空间及气液界面状态密切相关，可用于分析 GDE 内部孔隙结构特征及孔隙率。区域Ⅱ对应气泡在 GDE 内部进一步扩散、迁移与耗散过程，该阶段定义了气泡进入时间（ti）、气泡爆裂时间（tb）、最大响应时间（tm）、电流恢复起始时间（tc）与稳定恢复时间（te）等特征节点，对应气泡在电极内部传输的不同物理阶段。
孔隙率（φ）的测定
GDE 通常具有疏水性，在电解液环境中能维持一定气相空间，形成储存气体的稳定气膜。BPCC 通过电化学反应消耗气膜中的氧气，并利用电流响应曲线对气体消耗过程进行定量分析。在恒定电位条件下，气膜中的氧气通过氧还原反应（ORR）被逐渐消耗，产生随时间衰减的电流响应。通过积分电流-时间曲线，依据法拉第定律计算参与反应的氧气量，并结合理想气体状态方程获得 GDE 内部有效气体体积，进而求得电极有效孔隙率。该方法测得的孔隙率反映 GDE 在实际电解液工作环境下可被气体占据的有效孔隙空间。
核心关系：积分电流得反应电荷量 Q，由法拉第定律得氧气摩尔量，结合气体状态方程得气相体积，最终 φ = 有效气相体积 / 电极几何体积。
有效活性位点密度（ρEC）的测定
GDE 的电化学性能不仅取决于催化剂本征活性，还与实际可参与反应的有效活性位点数量密切相关。BPCC 通过分析氧气气泡在 GDE 内部扩散及消耗过程中产生的电流响应，建立氧气传输行为与催化反应区域之间的关联。注入 GDE 内部的氧气通过 ORR 被催化剂消耗，电流响应与氧气扩散覆盖区域及单位体积反应速率相关。通过对电流衰减曲线进行拟合，可获得有效反应速率常数 k，再结合催化反应动力学模型与电流积分得到的总电荷量，计算 GDE 中参与反应的有效活性位点密度。相比传统催化剂表征方法，该方法更能够反映实际电极运行过程中的催化利用效率。
气体扩散系数（D）的测定
气体扩散性能是决定 GDE 高电流密度运行能力的重要因素。BPCC 通过分析氧气气泡进入 GDE 后的扩散-消耗过程，将电流响应行为与气体传输过程建立关联，实现气体扩散系数 D 的定量计算。当有效活性位点密度通过总电荷量计算获得后，可结合有效反应速率常数 k 反推出氧气在 GDE 内部的有效扩散系数。该扩散系数反映气体在真实电化学工作环境中的有效传输能力，综合考虑了 GDE 孔结构、润湿状态及气液界面特征，可用于评价不同电极结构设计对气体传输性能的影响。
BPCC-L system composition
原位电化学测试模块
BPCC 系统的核心组成部分，用于构建接近实际工作条件的气体扩散电极测试环境。由电化学测试池、电极固定组件及电化学连接系统组成。测试过程中 GDE 作为工作电极，在恒定电位或恒定电流条件下运行，电化学工作站实时采集气泡注入过程中产生的电流响应信号。支持不同类型气体扩散电极及膜电极结构测试，可根据研究需求调整电极尺寸、电解液环境及测试条件。
气泡精准注射模块
用于向 GDE 表面构建可控气体扰动源，是 BPCC 区别于传统电化学测试方法的关键功能单元。通过精密控制气泡尺寸、注射位置及释放过程，使气泡能够稳定进入电极多孔结构。可根据不同研究需求调整气体类型、气泡尺寸及注射参数，适用于氧气、空气及其他反应气体参与的电化学体系研究。
高分辨光学观测模块
用于实时记录气泡在 GDE 表面的消耗全过程，实现气泡行为的全过程记录与可视化分析。系统采用高分辨率成像单元，对测试过程中气泡尺寸、数量、运动轨迹及停留行为进行实时监测，并结合图像分析算法提取气泡动力学特征参数。该模块能够将微观气泡行为与宏观电化学响应进行关联，为解析气液传输过程及三相界面演变提供直观依据。
数据采集与分析软件系统
负责电化学信号、光学图像及模型计算结果的集成处理。软件系统同步采集电流-时间响应曲线、气泡动态图像及气泡尺寸与运动参数。通过内置分析模型对测试数据进行自动处理，可计算有效孔隙率（φ）、有效活性位点密度（ρEC）、气体扩散系数（D）等关键参数，并支持测试数据存储、曲线拟合、参数计算及测试报告生成，实现从实验采集到结果输出的一体化分析。
BPCC-L technical advantages
原位工作状态下的真实性评价
传统 BET、压汞法、接触角测试及旋转圆盘电极等表征方法通常需要在非工作状态下进行测试，难以反映电极在实际电化学运行过程中的气体传输与界面变化。BPCC 采用原位电化学测试模式，在恒定电位或工作电流条件下模拟 GDE 实际运行环境，通过主动引入气体扰动并同步监测电流响应，实现对气体扩散、消耗及界面反应过程的动态分析，获得的参数更贴近电极真实工作状态。
多参数耦合分析能力
传统表征技术通常只能针对单一结构或性能指标进行评价，例如 BET 用于分析比表面积和孔结构，接触角用于评价表面润湿性，电化学测试主要反映整体反应性能，难以实现结构参数与反应行为之间的直接关联。BPCC 通过电化学信号与气泡传输行为的耦合分析，实现对 GDE 有效孔隙率（φ）、气体扩散系数（D）、有效活性位点密度（ρEC）等多维性能参数的同步解析。
面向真实应用体系的性能评价
相比单独测试催化剂活性的模型体系，BPCC 更加关注完整气体扩散电极结构在实际运行环境中的综合表现。该方法适用于多种气体参与的电化学反应体系，包括氧还原反应（ORR）、氢气氧化反应（HOR）、二氧化碳还原反应（CO₂RR）等。通过对 GDE 内部气体传输能力、活性区域利用效率及界面稳定性的综合评价，BPCC 能够辅助研究人员优化催化层结构、调控孔道分布及改善三相界面稳定性。
BPCC-L operation method
Typical workflow (ORR test example)
实验气体连接与管路预冲洗
根据实验需求准备对应反应气体（如氧气），将气瓶连接至设备气体输入接口并与气泡注射系统连接。正式测试前对气体管路进行预冲洗，使管路内部残余空气充分排出，保证注入气泡中的气体组分与目标反应气体一致。
设备连接、软件启动与初始化
将设备控制接口与配套计算机连接，启动控制软件并确认电化学模块、气泡注射模块及移动平台等通信正常。完成初始化操作，包括气泡注射泵吸气排气、电气控制模块初始化及电化学测试模块初始化，使输气管路内部残余空气被目标反应气体充分置换。
电极安装与测试池组装
将待测 GDE 固定于专用电极夹具中并安装至原位电化学测试池内，调整电极位置使待测区域完全浸没于电解液中，保证电极表面与气泡注射针头保持合适距离。根据实验体系选择测试模式：气体消耗反应通常采用三电极体系，GDE 作为工作电极；器件级性能评价可采用二电极模式。系统支持常规尺寸电极及最大约 4 cm × 4 cm 的大面积电极测试。
气泡注射位置调整
将电化学测试池放置于 XYZ 移动平台上，通过三轴移动机构调整气泡注射针头与待测区域之间的位置关系。小面积电极可将针头固定于目标测试位置进行单点测试；大面积电极可通过 XYZ 移动平台实现不同区域的自动定位测试，获得电极表面不同位置的气体扩散及反应性能差异。
自动化测试参数设置
在软件自动测试界面中设置电极尺寸、测试区域、气泡注射次数、测试点间距及重复测试次数等参数。大面积电极测试可设置多个测试位置及移动路径，相邻测试点间距通常约 10 mm。单点测试中可设置重复滴定次数以提高数据可靠性，两次气泡注射之间需设置不少于 15 s 的等待时间使电流响应恢复至稳定背景水平。完成后设定电化学工作电位并启动测试。
数据采集与结果分析
测试过程中系统同步采集电化学响应信号及气泡动态图像，电化学工作站实时记录电流-时间响应曲线，光学模块同步记录气泡行为变化。测试结束后软件自动进行背景电流校正、特征时间识别、电流曲线拟合及模型计算，输出有效孔隙率（φ）、气体扩散系数（D）、有效活性位点密度（ρEC）等参数，并生成包含原始数据、拟合曲线、气泡分析结果及参数计算结果的测试报告。
BPCC-L specifications
精密 XYZ 运动控制系统
| Parameter | Value |
|---|---|
| X / Y 轴最大移动范围 | 150 mm |
| Z 轴最大移动范围 | 350 mm |
| 控制方式 | 软件自动控制 |
| 应用功能 | 气泡注射定位、大面积样品区域扫描 |
精密往复式注射泵
| Parameter | Value |
|---|---|
| 最大注射容量 | 200 μL |
| 最小进样精度 | 0.01 mm / 步 |
| 重复性误差 | 0.3% – 0.5% |
| 液量准确度 | ≤ 1% |
高速光学采集系统
| Parameter | Value |
|---|---|
| 相机分辨率 | 720 (H) × 540 (V) |
| 最大帧率 | 528.5 FPS |
| 像元尺寸 | 6.9 μm × 6.9 μm |
| 数据接口 | USB 3.0 |
| 微距镜头工作距离 | 87 ± 3% |
| 微距镜头放大倍率 | 0.3X – 1.0X |
可编程电化学控制系统
| Parameter | Value |
|---|---|
| 额定输出电压 | 60 V |
| 额定输出电流 | 10 A |
| 电压设定分辨率 | 0.001 V |
| 电流回读分辨率 | 0.00001 A |
BPCC-A vs BPCC-L configuration
| Feature | BPCC-A | BPCC-L |
|---|---|---|
| 产品定位 | 标准气体扩散性能评价平台 | 大面积电极空间分布评价平台 |
| 气泡注射方式 | 固定位置单点注射 | XYZ 定位多点注射 |
| 测试模式 | 单区域性能分析 | 多区域自动化扫描 |
| 运动控制 | 固定测试位置 | 三轴精密移动系统 |
| 数据输出 | 单点参数 | 参数空间 Mapping |
| 固定气泡注射 | √ | √ |
| 参数计算 | √ | √ |
| XYZ 自动定位 | — | √ |
| 多点测试 | — | √ |
| Mapping 分析 | — | √ |
